■スリムラインベルトキットのリプレイス部品

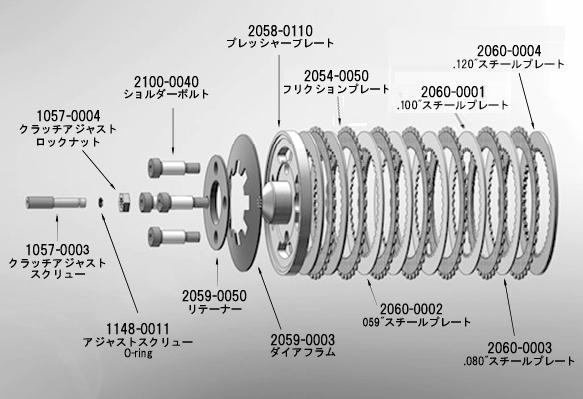

スリムラインベルトキットのクラッチ内部部品一覧




メーカー品番 NEO品番 商品名 必要数
APM RIVERA
1 1057-0004 022672 001844 クラッチアジャストロックナット 1
2 1057-0003 - 005574 クラッチアジャストロッド 1
3 2059-0003 022708 001836 ダイヤフラムスプリング シルバー 1
4 1148-0011 - 001850 クラッチアジャストロッドO-リング 1
5 2059-0050 - 003955 クラッチリテーナー 1
6 1060-0004 022680 003976 0.047in スチールプレート APM
3
7 2060-0002 - 003551 0.059in スチールプレート RIVERA
3
8 2060-0003 022711 003552 0.080in スチールプレート RIVERA
3
APM
4
9 2060-0001 022710 003550 0.100in スチールプレート 1
10 2060-0004 022712 003553 0.120in スチールプレート 1
11 2054-0050 023118 003549 フリクションプレート ブルートⅢ&Ⅳex・スリムライン用 7
12 2048-0050 023117 001410 プロクラッチ用クラッチパック ブルートⅢ&Ⅳex・スリムライン 1
13 2058-0110 - 003954 プレッシャープレート 1
14 2100-0040 - 003962 ショルダーボルト 4

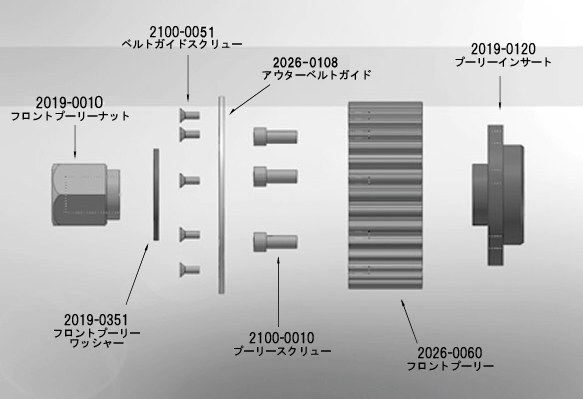

スリムラインベルトキットのフロントプーリー部品一覧



メーカー品番 NEO品番 商品名 必要数
APM RIVERA
1 2100-0051 - 003542 フラットヘッドソケットボルト 9
2 2019-0010 - 002440 オフセットインサートナット 0.50in オフセット ジンク 1
- 003368 オフセットインサートナット 0.50in オフセット クローム 1
3 2019-0351 - 003556 スプロケットシャフトナット用ワッシャー 1
4 2026-0108 - 006287 アウターベルトガイド 1
5 2100-0010 - 003557 5/16-18×3/4 プーリーインサート用ボルト 5
6 2026-0060 - 003947 フロントプーリー 1
7 2019-0120 - 002436 オフセットプーリーインサート 0.50in オフセット※1 1




スリムラインベルトキットのリアプーリー部品一覧



メーカー品番 NEO品番 商品名 必要数
APM RIVERA
1 1101-0068 022691 001838 エクスターナルリテイニングリングスナップリング 1
2 1018-0015 022661 001839 クラッチバスケットベアリング 1
3 1100-0033 022686 001866 コンプマスタークラッチ用ボルト1/4-28 12
4 2170-0060 - 001867 スターターリングギア 1
5 2100-0050 - 013457 アウトサイドベルトガイドスクリュー 9
6 2020-0202 - 003940 アウターベルトガイド 1
7 2100-0039 - 003961 メインシャフトストップスクリュー 4
8 2061-0105 - 003960 メインシャフトストッププレート 1
9 2061-0100 - 003959 インナークラッチハブ 1
10 2020-0205 - 003942 ベアリングリテーナー 1
11 2020-0200 - 003939 リアプーリー 1
12 1100-0010 - 003933 ベアリングリテーナースクリュー 8
13 2020-0203 - 003941 インナーベルトガイド 1
