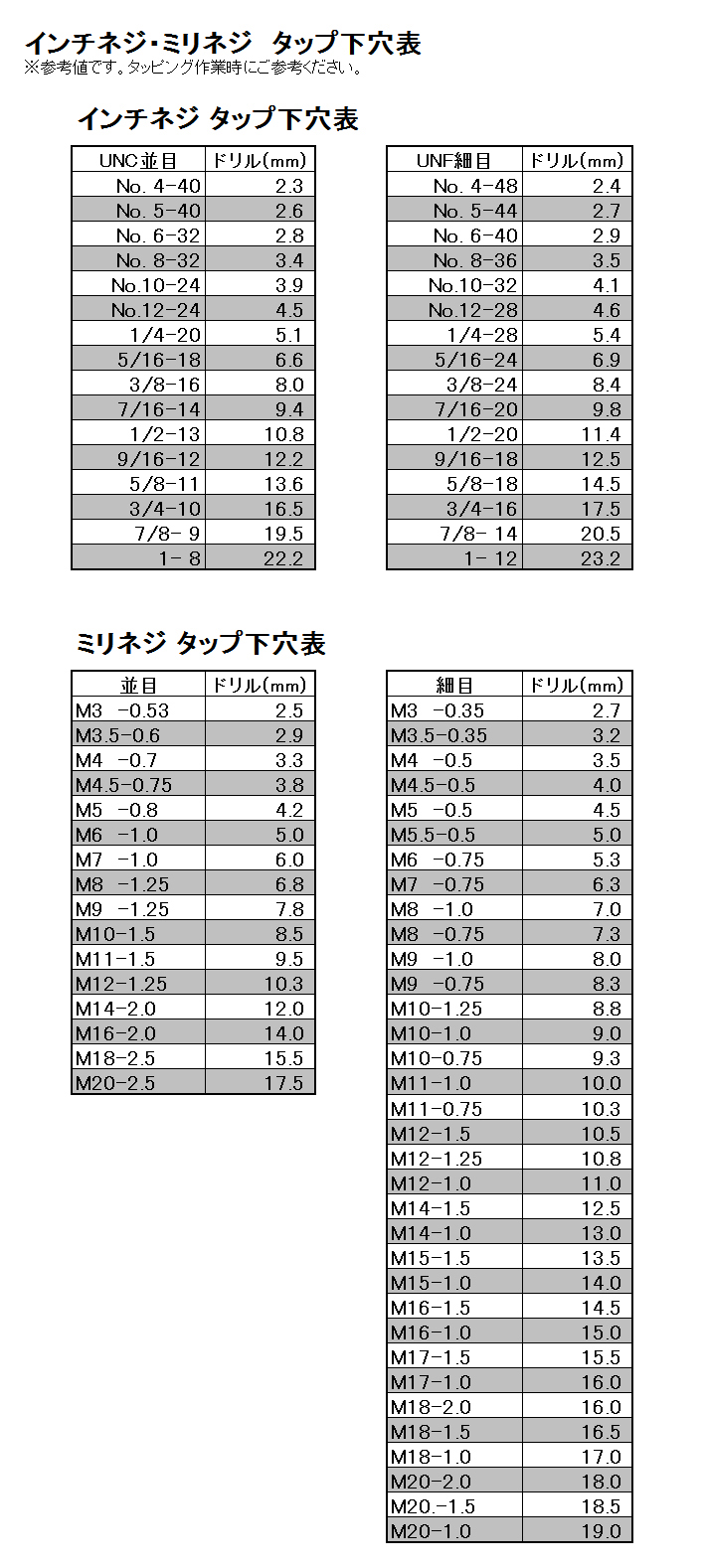

■インチネジ・ミリネジ・NPT　タップ下穴サイズ表

※参考値です。タイピング作業時にご参考ください。



・インチネジ タップ下穴表

UNC並目 ドリル(mm)
No. 4-40 2.3
No. 5-40 2.6
No. 6-32 2.8
No. 8-32 3.4
No.10-24 3.9
No.12-24 4.5
1/4-20 5.1
5/16-18 6.6
3/8-16 8.0
7/16-14 9.4
1/2-13 10.8
9/16-12 12.2
5/8-11 13.6
3/4-10 16.5
7/8- 9 19.5
1- 8 22.2
UNF細目 ドリル(mm)
No. 4-48 2.4
No. 5-44 2.7
No. 6-40 2.9
No. 8-36 3.5
No.10-32 4.1
No.12-28 4.6
1/4-28 5.4
5/16-24 6.9
3/8-24 8.4
7/16-20 9.8
1/2-20 11.4
9/16-18 12.5
5/8-18 14.5
3/4-16 17.5
7/8- 14 20.5
1- 12 23.2


・ミリネジ タップ下穴表

並目 ドリル(mm)
M3 -0.53 2.5
M3.5-0.6 2.9
M4 -0.7 3.3
M4.5-0.75 3.8
M5 -0.8 4.2
M6 -1.0 5.0
M7 -1.0 6.0
M8 -1.25 6.8
M9 -1.25 7.8
M10-1.5 8.5
M11-1.5 9.5
M12-1.25 10.3
M14-2.0 12.0
M16-2.0 14.0
M18-2.5 15.5
M20-2.5 17.5
細目 ドリル(mm)
M3 -0.35 2.7
M3.5-0.35 3.2
M4 -0.5 3.5
M4.5-0.5 4.0
M5 -0.5 4.5
M5.5-0.5 5.0
M6 -0.75 5.3
M7 -0.75 6.3
M8 -1.0 7.0
M8 -0.75 7.3
M9 -1.0 8.0
M9 -0.75 8.3
M10-1.25 8.8
M10-1.0 9.0
M10-0.75 9.3
M11-1.0 10.0
M11-0.75 10.3
M12-1.5 10.5
M12-1.25 10.8
M12-1.0 11.0
M14-1.5 12.5
M14-1.0 13.0
M15-1.5 13.5
M15-1.0 14.0
M16-1.5 14.5
M16-1.0 15.0
M17-1.5 15.5
M17-1.0 16.0
M18-2.0 16.0
M18-1.5 16.5
M18-1.0 17.0
M20-2.0 18.0
M20.-1.5 18.5
M20-1.0 19.0


・アメリカ管用ネジ(NPT)

サイズ呼び ドリル
mm inch
1/16 6.15 0.242
1/8 8.43 0.332
1/4 11.13 0.438
3/8 14.27 0.562
1/2 17.86 0.703
3/4 23.01 0.906
1 28.98 1.141
1-1/4 37.69 1.484
1-1/2 43.66 1.719
2 55.58 2.188
2-1/2 66.27 2.609
